差分晶振

EPSON/愛普生差分晶振是一種六腳有源晶振，第4、5引腳分別輸出兩個差分信號，2種相位相反的信號消除了共模噪聲，使高頻晶振的穩定性獲得提高。頻率范圍：50MHz~700MHz；7050、5032、3225等規格尺寸。頻率公差20ppm/30ppm/50ppm；主要應用在千兆以太網，光纖通道，SAS，PCI Express服務器，網絡等。標準頻率值：100MHz,125MHz,150MHz,156.25MHz,200MHz,212.5MHz,250MHz,300MHz等等。與MEMS差分晶振相比，具有更高的穩定性和可靠性。
南山電子作為愛普生差分晶振等電子元器件授權代理商，常規尺寸、常規頻率均備有現貨。點擊查看愛普生貼片高頻差分晶振（OSC）完整 標準頻率值表

詳細信息
選型參考

差分晶振

型號	外部尺寸 [ mm ]	輸出	頻率范圍 [ MHz ]	電源電壓 [ V ] Typ.	頻率溫度特征 (頻率公差 @工作溫度) [ x10^-6 @°C ~ °C ]	引腳數
SG2520EHN	2.5 x 2.0	LV-PECL	25 to 500	2.5 3.3	±20@-40~+85 ±20@-40~+105	六腳
SG2520VHN	2.5 x 2.0	LVDS	25 to 500	1.8 2.5 3.3	±20@-40~+85 ±20@-40~+105
SG2520EGN	2.5 x 2.0	LV-PECL	25 to 500	2.5 3.3	±25@-40~+85 ±30@-40~+85 ±50@-40~+85 ±25@-40~+105 ±30@-40~+105 ±50@-40~+105
SG2520VGN	2.5 x 2.0	LVDS	25 to 500	1.8 2.5 3.3	±25@-40~+85 ±30@-40~+85 ±50@-40~+85 ±25@-40~+105 ±30@-40~+105 ±50@-40~+105
SG3225EAN	3.2 x 2.5	LV-PECL	73.5~700	2.5~3.3	±30/50@-40~+85 ±20@-20~+70
SG3225EEN	3.2 x 2.5	LV-PECL	25~500	2.5 3.3	±25/50@-40~+85 ±50@-40~+105
SG3225HBN	3.2 x 2.5	HCSL	100~325	2.5 3.3	±50@-40~+85 ±100@-40~+105 (均含10年老化）
SG3225VAN	3.2 x 2.5	LVDS(VAN)	73.5~700	2.5~3.3	±30/50@-40~+85 ±20@-20~+70
SG3225VEN	3.2 x 2.5	LVDS	25~500	2.5 3.3	±25/50@-40~+85 ±50@-40~+105
SG5032EAN	5.0 x 3.2	LV-PECL	73.5~700	2.5~3.3	±30/50@-40~+85 ±20@-20~+70
SG5032EEN	5.0 x 3.2	LV-PECL	200.1~500	2.5 3.3	±25/50@-40~+85 ±50@-40~+105
SG5032VAN	5.0 x 3.2	LVDS(VAN)	73.5~700	2.5~3.3	±30/50@-40~+85 ±20@-20~+70
SG5032VEN	5.0 x 3.2	LVDS	200.1~500	2.5 3.3	±25/50@-40~+85 ±50/100@-40~+105

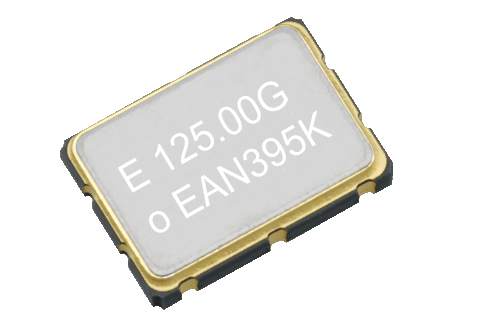

SG7050EAN	7.0 x 5.0	LV-PECL	73.5~700	2.5~3.3	±30/50@-40~+85 ±20@-20~+70
SG7050EEN	7.0 x 5.0	LV-PECL	25~500	2.5 3.3	±25/50@-40~+85/105
SG7050VAN	7.0 x 5.0	LVDS (VAN)	73.5~700	2.5~3.3	±30/50@-40~+85 ±20@-20~+70
SG7050VEN	7.0 x 5.0	LVDS	25~500	2.5 3.3	±25@-40~+85 ±50@-40~+105

*1:HBN、EEN和VEN為低噪聲低抖動飛秒晶振50~85fs Typ. (fo = 156.25 MHz)，
差分多輸出有源晶振常用標準頻率值表

50MHz	68.75MHz	74.25MHz	75MHz	80MHz	98.304MHz
100MHz	106.25MHz	114.285MHz	122.88MHz	125MHz	125.00625MHz
148.5MHz	150MHz	153.6MHz	156.25MHz	161.1328MHz	200MHz
212.5MHz	250MHz	307.2MHz	312.5MHz	312.515625MHz	350MHz
400MHz	614.4MHz

1、什么是差分晶振
差分晶振是一種輸出差分信號的有源晶振，差分晶振輸出差分信號使用2種相位彼此完*相反的信號，從而消除了共模噪聲，也被稱為有源差分晶振和差分有源晶振。差分晶振可以提供的頻率范圍較大，從50MHz~700MHz。作為的晶振晶體制造企業，愛普生晶振為用戶提供豐富的產品線，方便選擇。如需選型支持，可致電400-888-5058咨詢。
2、差分晶振常用的封裝有哪些
目前市場主流差分晶振都是6腳貼片封裝，常見的規格尺寸有7050和5032，當然愛普生/EPSON還可以提供更小的3225封裝體積。
3、差分晶振的作用
差分晶振一般是為FPGA或CPLD提供穩定時鐘信號的，由于FPGA或CPLD價格都比較昂貴，所以選擇一款穩定的差分晶振十分必要。除了輸出信號模式之外，剩下的參數就和普通有源晶振差不多了。
4、采購差分晶振需要哪些參數
① 頻率范圍：50MHz——700MHZ 任意頻率。
② 電壓: 2.5V 、3.0V、3.3V 可任意選擇應用。
③ 規格: 7050（7.0*5.0mm） 5032(5.0*3.2mm) 3225(3.2*2.5mm)
④ 頻率公差:20ppm,25ppm,50ppm,100ppm
首先要確認好頻率，然后是電壓，封裝尺寸，工作溫度以及頻率穩定度（精度ppm）。如需索取愛普生晶振原廠規格書或獲得晶振選型支持，請加QQ:2572677220（加好友請注明：公司+咨詢的產品名）
5、差分晶振的優點是什么
① 對外部電磁干擾（EMI）是高度免疫的。
② 能夠很容易地識別小信號。
③ 能夠從容精確地處理'雙極'信號。
6、差分晶振的應用領域
應用于千兆以太網，光纖通道，SAS，PCI Express服務器，網絡，存儲，路由器/交換機，光傳輸設備等。
主要用途：清掃機器人/掃地機器人/清潔機器人的路徑導航和角速度檢測。
